개요

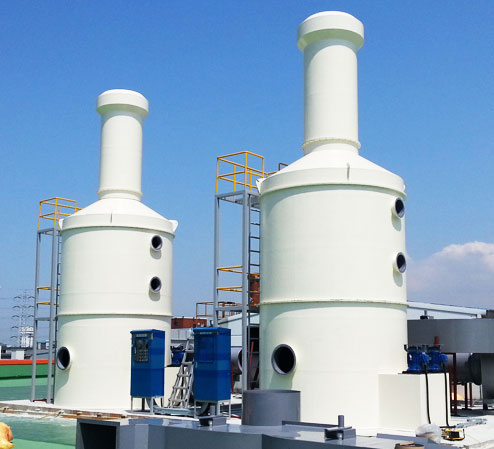

스크러버(Scrubber)란 기체를 액체에 접촉시켜, 기체중 가용성 성분을 액상 중에 용해시키는 일련의 공정, 즉 "가스흡수"를 목적으로 한 장치로써 이러한 장치를 주로 "스크러버(Scrubber)" 또는 "가스흡수탑"이라 통칭하고 있다. 스크러버의 역할은 가스 흡수에만 국화 되는 것은 아니며 실제로 스크러버(Scrubber)는 가스 흡수 외에 증류, 증습 및 먼지와 액적의 제거 등 다양한 용도로 사용되고 있다.

당사의 GANA Wet Scrubbers는 배출가스 처리시 폭넓게 사용하고 있으며 검증된 기술력을 바탕으로 처리 가스 중 분진은 물론 고농도의 유해 가스 처리도 가능하며, 효율의 고저 조점이 가능하도록 설계 제작되고 있다.

적용사업장

  • 화학공업, 철강공업 등 유해가스 발생 사업장.
  • VOCs 발생 사업장.
  • 도금공장 등 흄 발생 사업장
  • 폐수처리장, 분뇨 처리장 악취발생 사업장
  • 미세 입자상 물질 배출사업장.
  • 미세한 입자상 부유물 등 제거 등 다양한 유해 가스 배출 시설에서 꼭 필요한 설비이다.
흡수에 의한 시 설

특징

  • 압력 손실이 적어 유지비용이 저렴하다.
  • DUCT, MIST, 외 다양한 대기 오염물질을 동시 제거 가능하도록 설계되어 있다.
  • 내부식성 재료 사용으로 수명이 길다(F.R.P사용시)
  • 가스유량의 변동에 대한 안정된 흡수 효율을 발휘한다. -다양한 동결 방지 대책으로 겨울철 운전에 대처 가능하다.

GANA Wet Scrubbers의 중요설계인자

스크라바 (Scrubber)는 대상 가스에 따라 다른 흡수액의 선정으로 효율을 높일 수 있으며 그 외의 일반적 대표 설계 인자는 아래의 표와 같다.
항목 내용 비고
공탑속도 1.2~2.2m/sec 충진고는 일반적으로 500mm
압력손실 50~200mmAq(충진고m당) 2단으로 설치함
액가스비 1~30ℓ/㎥ 스프레이 노즐과 충진층과의 높이는 일반적으로 500mm 정도임

처리가능한 오염물질과 대표 흡수액

당사 GANA Wet Scrubbers는 다양한 오염물질이 처리 가능하지만 또한 중요한 것으로써 고효율을 위해 배출오염물질(Gas)에 대하여 화학적 반응이 가장 잘 일어나는 흡수액을 선정해야 한다. 당사는 고효율의 충전층(Packed bad) 선정과 함께 고효율의 스크러버(Wet Scrubbers) 제작에 꼭 필요한 요소이며, 다음표와 같이 흡수액을 선정하도로 하고 있다.
구분 오염물질 흡수액 화학반응식 대표업종
염기성 암모니아 (NH3) H2SO4
HCL
NaOCI
2NH3+H2SO4(NH4)2SO4
NH3+HCI-NH4Cl
2NH3+3NaOCI→N2+3NaCI+3HO
축산농업, 양계장, 복합비료제조업, 선분제조업 어장골처리장, 쓰레기처리장, 분뇨처리장 하수처리장 등
트리메틸아민 [(CH3)3N] H2SO4
HCL
NaOCI
(CH3)3N+H2SO4+ (CH3)3N. H2SO4
(CH3)3N+HCL(CH3)3NHCI
(CH3)3N+NaOCI(CH3)3NO. NaCl
축산농업, 복합비료제조업, 전분제조업 어장골처리장, 쓰레기처리장, 분뇨처리장 하수처리장등
산성 황화수소 (H2S) NaOH NaOCI H2S+NaOH-Na2S+H2O
Na2S+H2S2NaSH
H2S+2NaOHNa2S+ 2H2O
Na2S+4NaOCI-Na2SO4+4NaCl
Na2S+NaOCl+H2O→S+NaCl+2NaOH
축산농업, 크레프트펄프공장, 전분제조업 셀로판제조업,비스코스레이온제조장, 화제장 어장골처리장, 가축처리장, 쓰레기처리장 분뇨처리장, 하수처리장 등
메틸메르캅탄
(CH3SH)
NaOH
NaOCI
CH3SH+NaOH-CH3SNa+H2O
2CH3SH+6NaOCl→2CH3SO3+6NaCl+H2↑
크레프트펄프공장, 어장골처리장, 쓰레기처리장 분뇨처리장, 하수처리장 등
중성 황화메틸
[(CH3)2S2]
NaOCI (CH3)2S+3NaOCI(CH3)2SO3+3NaCl 크레프트펄프공장, 어장골처리장 쓰레기처리장, 분뇨처리장, 하수처리장 등
이황화디메틸
[(CH3)2S2]
NaOCI (CH3)2S+2NaOCI(CH3)2SO2+2NaCl 크레프트펄프공장, 어장골처리장, 쓰레기처리장 분뇨처리장, 하수처리장 등
아세트알데히드
(CH3CHO)
NaOCI CH3CHO+NaOCl+NaOH
CH3COONa+NaCl+H2O
아세트알데히드제조공장,아세트산제조공장 아세트산비닐제조공장, 클로로프렌제조공장 담배제조공장, 복합비료제조업, 어장골처리장
스틸렌
(C6H5)
HCIO C6H5CHCH2+HCIO-C6H5CHOHCH2CI 스티렌제조공장, 폴리스테렌제조공장 폴리스티렌가공공장, SBR제조공장 FRP제품제조공장등

Wet Scrubbers FLOW SHEET

FLOW SHEET

각 구성품 Data

(1) 충전층(Packed Bed)

충전층이란 유해가스와 흡수액이 접축하는 곳으로서 유해가스를 흡수하는 것은 흡수액 이므로 효율적인 흡수를 위하여 기.액 접축면적을 크게하여야 한다. 이때 사용되는 것이 충전물(Packing)이며 충전탑 설계에 있어 핵심이 되는 부분이다.

(2) 액분산장치 (Spray Nozzle)

액분산에 스프레이 노즐(Spray Nozzle)을 이용하고 있으며 가장 좋은 액분을 이루고 있으며 또한 노즐 분사식은 충전층과 스프레이 노즐 사이에서 추가적인 흡수 현상을 기대할 수 있다.

GANA WET SCRUBBER에는 스파이럴(Spiral Nozzle) 스프레이 노즐을 사용하고 있으며 각 제작설비조건에 적당한 겹치도록 하여 그 수량을 결정하도록 하고 있다.

(3) 기.액분리분장치(DEMISTER)

충전층과 액분산 장치를 통과한 미스트를 분리하는 장치로써 상승한 미스트는 기체에 동반 (ENTRAIN)되어 DEMUSTER를 통과하게 된다. 통과하기 전의 미스트는 PAD표면에서 관성 충돌원리에 의해 입자가 커져 자중에 의해, 이물질을 포함한 입자는 자연 낙하되며, 통과된 기체나 액체 성분을 함유한 기체는 불순물이 완전 제거된 청정가스(Clean Gas)가 되어 DEMISTER를 통과 배기된다.

(4) 약액 순환 펌프 (CHEMICAL PUMP)

당사의 GANA WET SCRUBBERS는 C.F.C의 (Chemical feed system)을 채택하고 있으며 흡수탑의 적절한 효율을 위해 일정한 양의 흡수액(Absobent Liquid)이 적절히 공급되어야 하므로 흡수액을 순환시키기 위해 순환펌프는 매우 중요하다. 또한 부식과 순환수의 고형물에 대처하기 위한 마모 등을 신경 써야 하므로 당사에서는 다양한 조건에 맞추어 재질을 선택하며 f.f.p, 스텐레스 스틸, 주철등 다양한 제품을 사용하고 있다.

GANA WET SCRUBBERS의 펌프 형식은 많은 고형어 입형(Vertiacal)형식의 논씰(Non-Seal)형식을 많이 사용하고 있다.

(5) 송풍기(FAN)

흡수설비를 가동하기 위한 기본적 설비중의 하나로 가스를 흘려주기 위한 것이 송풍기(fan)이다.

당사의 GANA WET SCRUBBERS는 송풍기 이외에 풍량에 따라 브로워(Blower)를 사용하기도 하며, 시스템에 따라 I.D (Induced Draft) Fan System과 F.D (Forced Draft) Fan System를 선정한다. 풍량 선정은 각설비 조건에 따라 선정하게 된다
